[Fusion] スケッチを曲面から押し出す

概要

• Fusionでは曲面にスケッチをすることができないので、平面にスケッチした内容をエンボス機能を利用して、曲面にソリッドを作成します。

環境

OS	macOS 15.7.4
Fusion	2701.1.18

方法

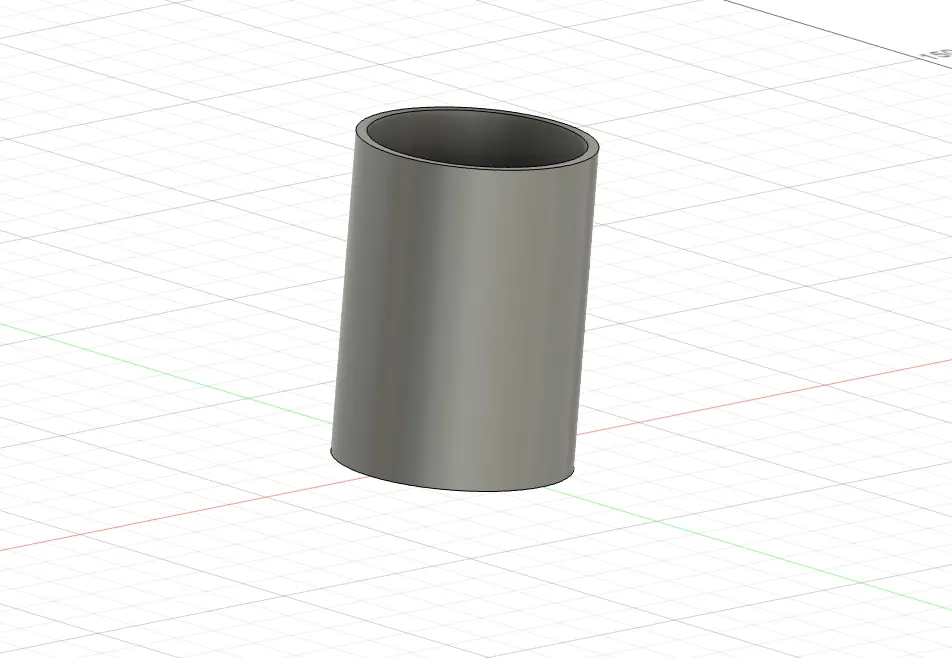

1. スケッチ内容を反映するための曲面を用意

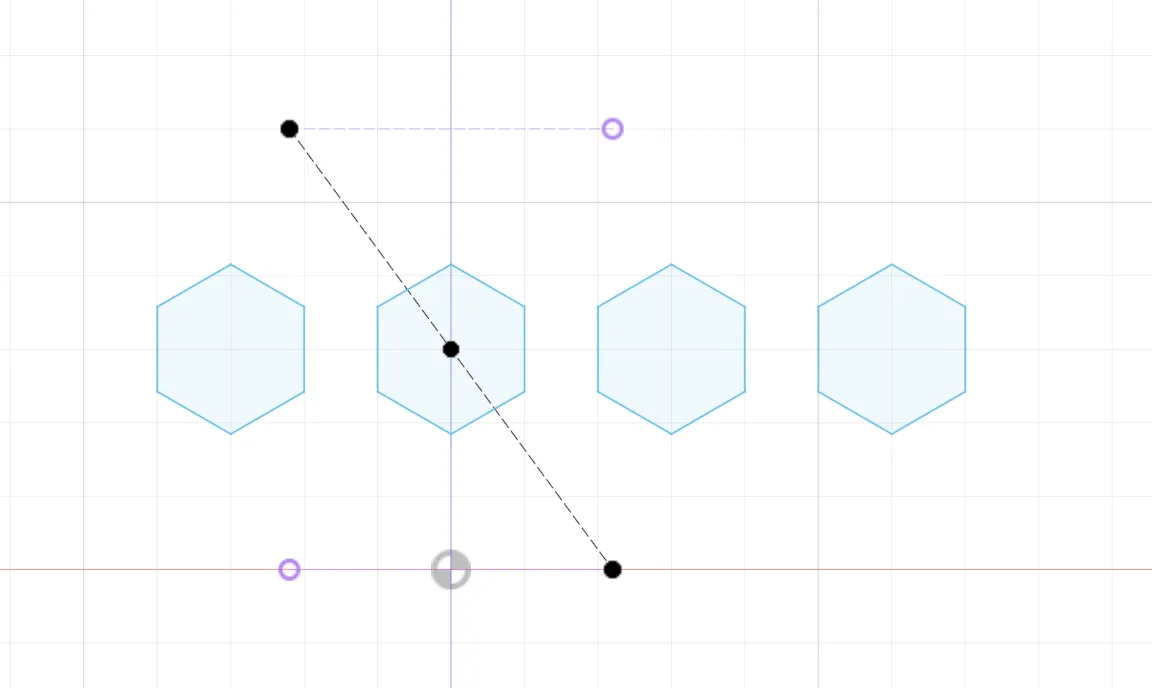

2. 押し出したいスケッチを用意

3. ソリッド > 作成 > エンボスを選択

4. 各項目を設定。
   ※結合か切り取りしか選択できない

   	設定	結果

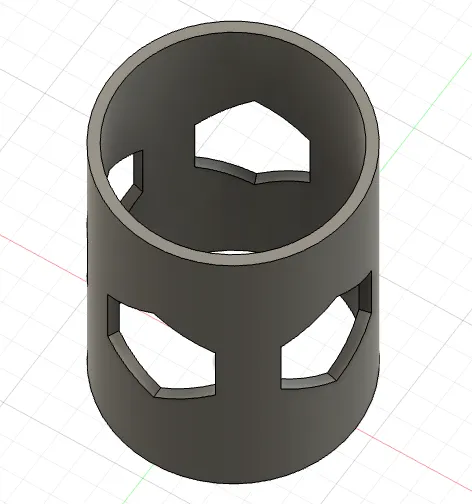

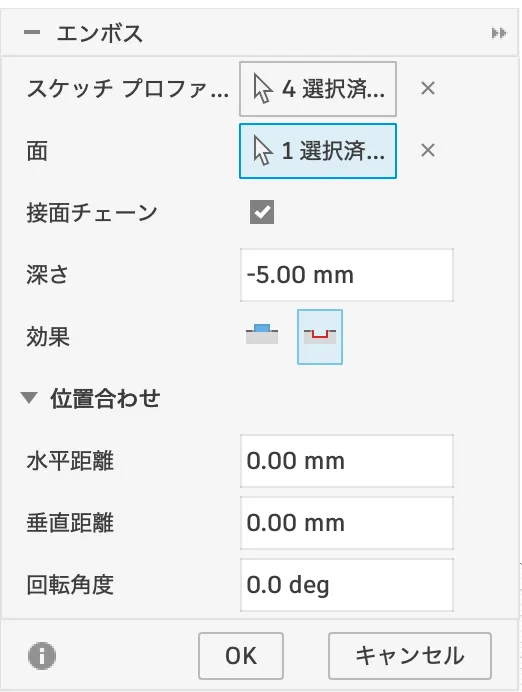

   切り取り

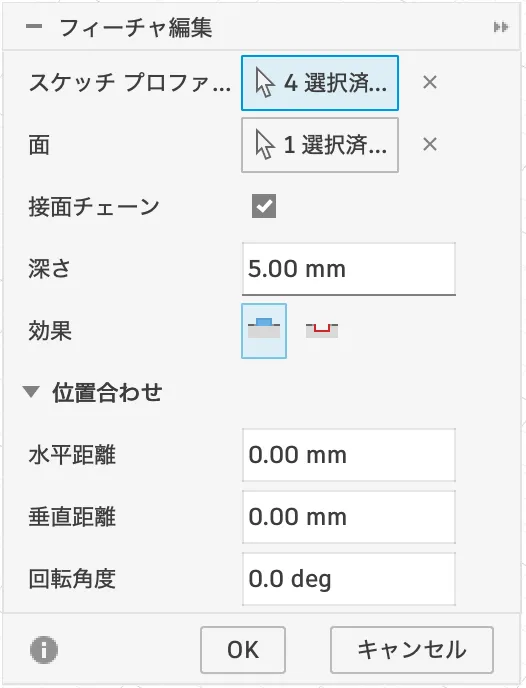

   押し出し
